在手機的射頻組件中，手機天線是無源組件。 作為手機上唯一的定制設備，其特殊性和重要性不可避免地要求在開發過程中對天線性能測試提出非常嚴格的要求。 確保正常使用電話。
這里簡要介紹了手機天線開發過程中的三種常見的手機天線測試方法。
一、微波消聲室（消聲室）

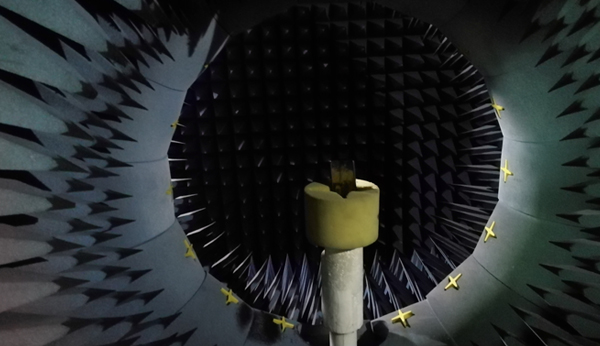

消聲室
消聲室也稱為無反射室，簡稱消聲室。
微波消聲室由電磁屏蔽室，濾波器隔離，接地裝置，通風波導，室內配電系統，監控系統和吸波材料組成。
這是一間以吸收性材料為后盾的屏蔽室，它可以吸收入射在六面墻壁上的大部分電磁能。 這是對自由空間條件的良好模擬。
暗室是天線設計公司需要建造的測試設備，因為手機天線測試更加準確和系統，其測試指標可用于衡量手機天線的性能。
主要由天線公司使用，但其成本昂貴。
二、 TEM CELL測試

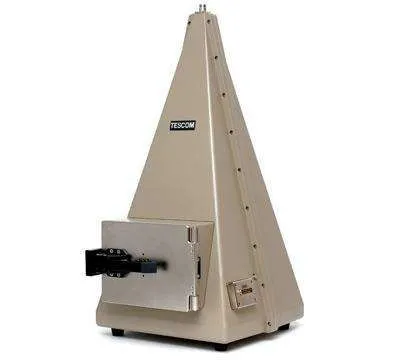

三角錐屏蔽箱
使用TEM CELL來測試天線有源指示器，因為微波消聲室和天線測試系統的成本相對昂貴，通常超過100w RMB。 普通的手機設計開發公司沒有這種設備，而是使用TEM CELL代替測試。
與微波電波暗室的測試目的相似，TEM CELL也是模擬理想空間的天線測試環境。 金屬盒可以提供足夠的屏蔽功能，以消除外部干擾對天線的影響，并且內部吸收材料還可以吸收入射波并減少小反射波。
TEM CELL不能對天線執行被動測試，只能執行主動指示器。
由于空間限制，TEM CELL的吸收材料相對較薄。 對于楔形吸收材料，入射波通過楔形尖端之間的多次反射的增加而被吸收。 因此，微波消聲室中的吸收材料相對較厚。 購買時TEM CELL的吸收材料并不厚，因此入射波的吸收不是很充分，這會導致測試結果不準確。
另外，TEM CELL的高度不夠，這是TEM CELL無法用于定量測試的原因之一。
根據天線輻射的遠場測試分析，對于EGSM / DCS頻段的手機天線，被測手機與天線之間的距離至少為1米； 因此，我們可以看到幾乎所有2D暗室都比該距離大得多。
TEM CELL小于該距離，因此這是與微波消聲室相比TEM CELL不準確的原因之一。
因此，TEM CELL只能對天線進行定性分析，而不能進行定量分析。
在實驗室中，您可以定性分析多個原型之間的差異并比較它們的性能，但是您不能將其用作測量天線性能的準確標準值。 只能通過將其與其他金樣品的性能進行比較來大致判斷。
TEM CELL通常只能找到最佳平方值，這會使測試結果對手機的位置更加敏感。
此外，還有一個比屏蔽箱更好的測試工具。 一些設計公司將其用于手機天線的主動測試。 此方法不可行。
一方面，因為測試距離太近，另一方面，由于吸收材料不足，外部干擾對天線測試的影響更大。 這使測試結果對位置更加敏感。 位置的微小變化會導致測試結果發生較大變化。 因此，該測試方法對手機天線的性能影響很小。
三、使用耦合測試板測試天線性能
為了確保生產過程中產品的生產質量，經常執行天線耦合測試。
要使用的測試設備是：
耦合測試夾具與綜合測試儀連接，手機固定在夾具上。
在生產的初期，根據幾個原型的測試結果，確定一個合理的耦合補償值，確定一個功率標準，然后測試手機的最大功率。 高于此功率標準表示產品符合生產要求，但低于此要求。
天線和相關組件存在問題。 通過天線耦合測試可以發現以下問題：
（1）天線匹配電路的焊接和缺失部分。
（2）天線周圍的電子/結構部件有問題。
（3）天線未正確組裝。
（4）天線本身的質量存在問題。
應當指出，天線耦合測試是產品一致性測試，而不是產品性能測試。
上述天線指示器已針對遠場進行了測試。 天線耦合測試適用于近場。 被測手機的天線非常靠近耦合夾具天線。
近場是天線本身的客觀存在。 一旦確定了整個手機的結構和天線，就可以確定近場。 因此，可以根據測試結果是否在一定范圍內來判斷天線部分是否存在問題。
天線耦合測試僅測試天線的最大功率，不測試其他項目。 即使經過測試，也沒有意義。
使用天線耦合測試來驗證天線性能并根據不同手機的測試結果來判斷性能是非常錯誤的。
目前，許多國內手機公司通過耦合測試來判斷天線的性能，這使得天線公司不得不調整諧振頻率偏移以通過耦合測試標準。
就手機天線設計而言，天線測試是非常重要的部分。 沒有精確的設計，就無法衡量天線設計的質量。 因此，選擇良好的測試系統對于手機天線的開發也非常重要。
