我們都知道，一部智能手機無論在什么時候，都需要經過傳輸數據的、信號的強弱才能決定你是否能“用”。因此手機天線的效率在智能手機整體RF性能中起著至關重要的作用。
不過，在RF方面（尤其是即將過渡到5G）和智能手機結構設計趨勢來看，智能手機必須在更少的空間中安裝更多的天線。結果，天線尺寸縮小了，這降低了天線效率。若不對此問題進行有效的優化，降低的效率可能就會影響天線發射與接收的性能了，從而導致電池壽命縮短，數據傳輸速率降低和連接問題。
5G：更多天線可提供更快的數據速率
向5G的過渡（繼續追求更高的數據速率）將推動每部手機中典型天線數量的顯著增加。
提供較高數據速率的兩種主要技術是CA（載波聚合）和多輸入多輸出（MIMO），兩者都需要同時工作的多個天線。5G將進一步推動這一趨勢，因?yàn)樗笤诖蠖鄶?shù)頻帶上支持四個獨立的下行鏈路信道，要求手機至少包括四個同時工作的天線以用于蜂窩通信。
同時，手機天線將需要支持更廣泛的頻段，這主要是由于引入了新的5G頻段（示例– n78和n79）。5G手機需要支持從低端的600 MHz到高達6 GHz的頻率。
為了支持這些要求以及Wi-Fi，GPS和藍牙，典型的天線數量將從當今的LTE手機中的4到6根增加到5G智能手機中的6到10根。將所有這些天線裝配到可用的有限空間中變得越來越困難。
▊ 縮小天線面積
隨著制造商進行工業設計變更并添加新功能，天線的可用空間正在縮小，這加劇了這個問題。一種主要的變化是轉向全面屏手機，其中顯示屏幾乎占據了手機的整個表面。結果，屏幕外部的可用空間更少了。制造商還增加了更多攝像頭面積，從而進一步減少了手機內的可用空間。
需要在更少的空間中安裝更多天線意味著天線變得越來越小，并且減小的天線尺寸導致天線效率降低。
天線數量增多，尺寸減小，這也意味著手機對因環境變化（例如電話處理）而引起的瞬態效應更加敏感。這些瞬態效應可能包括效率降低和頻率響應變化。
▊ 天線性能折衷三角
減小的天線尺寸會影響效率和帶寬。如果天線尺寸保持恒定，則可以交換效率以換取更大的帶寬。在具有較大天線的老一代電話中，這種折衷是可以接受的，因?yàn)樘炀€在支持更廣泛的頻段的同時仍可以滿足性能要求。但是，隨著天線尺寸的減小，這種折衷不再可行。采用新的全屏設計，天線只能在狹窄的頻率范圍內達到所需的效率水平。因此，為了支持當前手機設計中支持的廣泛頻率范圍，必須調整天線以在每個頻率上有效地工作。
?應對天線挑戰的調諧技術?

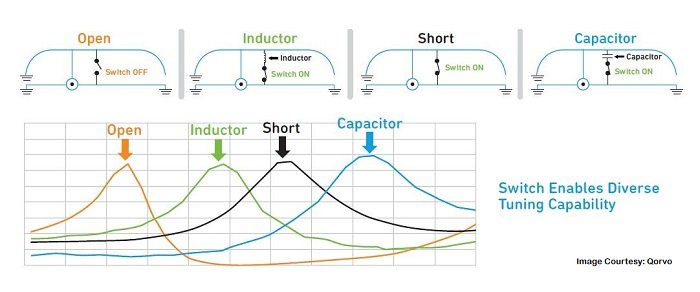

天線孔徑調諧示意圖
如今，孔徑調諧已成為手機中克服天線面積減小和效率降低的主要方法。使智能手機支持不斷擴大的頻段范圍至關重要，尤其是向5G過渡時。
孔徑調諧會對發射和接收通信的天線效率產生很大影響，視應用而定，將總輻射功率（TRP）和總?cè)蜢`敏度（TIS）提高3 dB甚至更多。
天線具有多個自然諧振頻率。這些是諧波相關的：例如，一個天線可以在900MHz具有共振頻率，在1800兆赫（2次諧波）中，在2700兆赫（3次諧波）等。通過使用孔徑調諧開關來調諧這些頻率中的每個頻率，單個天線可以支持分布在非常寬頻譜范圍內的許多頻帶。
通過將孔徑調諧開關置于其影響最大的點，可以獨立地調諧每個諧振頻率，該開關通常接近該頻率的電??壓分布的頂點。
CA（載波聚合）的光圈調整
全球LTE運營商正在使用CA提供更高的數據速率。CA組合了兩個或更多個LTE載波（通常在不同的頻帶中）以提供增加的帶寬。由于手機中天線的總數有限，這通常意味著單個天線必須同時在兩個頻段上進行通信。
Aperture Tuning（阻抗匹配技術無法匹敵孔徑調諧技術）關鍵在于啟用智能手機支持其他頻段
孔徑調整對于使當今的智能手機支持不斷增長的頻段范圍至關重要。它大大提高了Tx和Rx性能，克服了手機外觀工業設計變更所帶來的挑戰，并有可能滿足日益復雜的RF要求?？讖轿⒄{(diào)的有效實施需要大量有關如何應用該技術來優化每個應用程序的知識。天線數量的增加也意味著孔徑調諧解決方案必須很小，才能適應不斷縮小的可用空間。
結論：從目前的5G與智能手機在整個社會及行業發展趨勢來看，孔徑調諧技術體現了雙重優勢。維持天線的諧振能力的同時，也防止了饋電點不匹配的問題。這種性能穩定，高效率，低損耗的射頻微機電“調諧器”為RF射頻工程師與天線結構工程師提供了高效天線和低成本的解決方案，因此，制造出高水平的智能手機射頻設備。
