內置天線是比較于外置天線結構和環境更復雜的形式，在每個電子產品涉及到信號傳輸時，調試設計天線是必不可缺的一個環節。
在產品整機結構設計好或在這兒設計之前，就應該評估天線，因?yàn)橐诮Y(jié)構堆疊都弄好的情況下再去調整，不管是在提升性能還是在結構布局，都大概率會增加時間及產品成本。

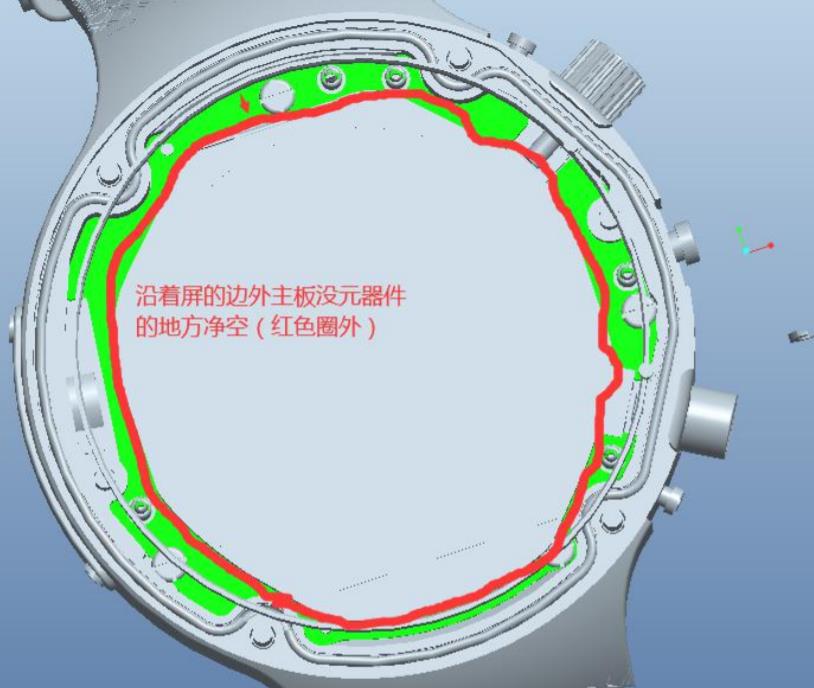

天線評估（凈空）
因此在天線在結構堆疊圖初版時，強烈建議給到你的天線廠（供應商）進行評審，明確天線饋點、接觸方式（目前常用的內置天線的接觸方式有頂針、焊點、IPEX端子插座、彈片等）、對應的天線頻段。
天線評估（凈空、接觸點）
總得來說就是主板方案公司設計的主板天線布局圖，這個是要給到天線廠的RF工程師評估。
針對于前期的評審具體可以舉個例子，例如目前調試和設計都比較有難度的“手機”：
一、評估階段
在ID設計初期，產品整體結構設計圖基本確定且還可以整改的情況下，提供給天線廠評審。
二、確認手板
射頻部分評審?fù)戤叄滓译p方都確認情況下，先不開模，打手板樣出來進行調試摸底設計，一般手板打塑料3D樣，出樣快且好模擬。
三、手板效果確認開模
手板調試數據與效果確認OK，在除射頻天線外其他功能與結構件基本確認好情況下可開模做最終樣機。然后進行天線的復測，若效果不是很理想，也可進行細微的調整優化。
這里說一點比較重要的，在前期未經過我司天線評估做出來的樣機，且無法修改結構及板子的，若是效果不理想，那屬于正?，F(xiàn)象。結構已經定了天線性能，天線廠也無法做出來。
所以，只要是需要用到天線的，且您并沒有成熟的射頻經驗，最好是產品設計初期給到天線廠評估，評估既不收費也不節約后期整改時間，何樂而不為？？？
產品天線評估、調試設計，可聯系網站頂部與右側業務溝通。
電子行業目前基本需要用到天線，并且對于內置天線來說，評審流程必不可缺。
