迄今為止，幾乎每個人身上都攜帶著一部智能手機，并且機不離身。每部智能手機都帶有GPS天線或北斗天線。
GPS天線在智能手機或者其他物聯網、智能設備中的存在是比較獨特的，因為它的帶寬比較小，GPS頻率一般是1.575GHz。也有人稱之為GLONASS，因為GPS天線還支持俄羅斯的GPS服務，所以GPS天線將所需的頻率擴展到1.605GHz。
GPS衛星的GPS信號屬于右旋圓極化，但是，由于難以在小型設備中實現RHCP極化，因此GPS天線通常是垂直極化的。
智能手機里的GPS天線僅是接收天線，所以不用擔心任何傳輸?shù)膯栴}（SAR、輻射發射、TRP要求等）。
一般，GPS天線的要求與同性靈敏度（TIS）有關。GPS接收器的靈敏度在（-163，-155）dBm范圍內。衛星采集的要求往往規定最小靈敏度為-145 dBm。因此，如果知道接收機的靈敏度以及所需的靈敏度，則可以確定所需的GPS天線效率的近似值。GPS天線效率通常約為-3 dB至-9 dB。
GPS天線最常用于人像模式，這意味著手機垂直握在手中。天線具有朝上而不是朝下的輻射方向圖是有利的 。

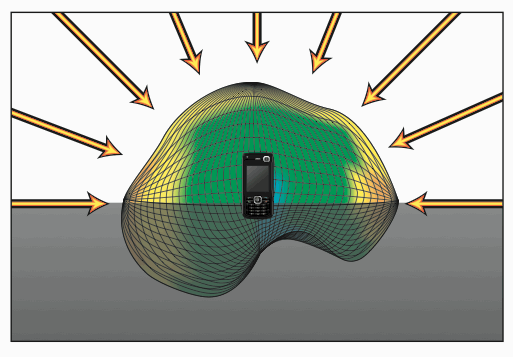

因此，除了TIS之外，還有其他替代指標。TIS是對“整個3D球體”求平均值時的靈敏度的度量。UHIS（上半球各向同性靈敏度）僅在上半球（即忽略向下方向）上計算電話的靈敏度，如圖1所示：
圖1. GPS的UHIS（上半球靈敏度測量）的示意圖

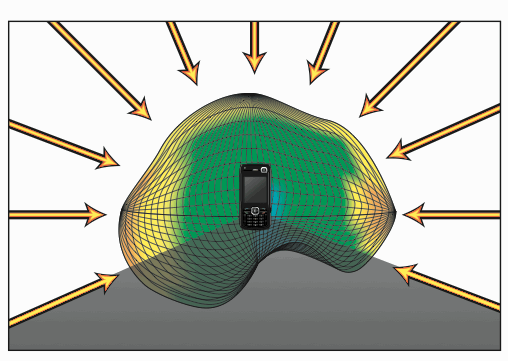

另一個常見的度量標準是PIGS，即部分各向同性GPS靈敏度，它對從水平線以上90度到水平線以下30度的所有角度的靈敏度進行平均：
圖2. GPS的PIGS（部分靈敏度）
GPS頻率（1.575 GHz）處的半波長約為9.5厘米或9.525 厘米。這意味著我們將需要再次使用智能手機的接地平面（機箱）作為偶極天線的一只臂。此外，由于當用戶垂直握住手機時會使用GPS天線，因此他們通常會將手放在設備的下端。因此，我們更喜歡將GPS天線對準設備頂部。如圖3所示為手掌預壓的情況：

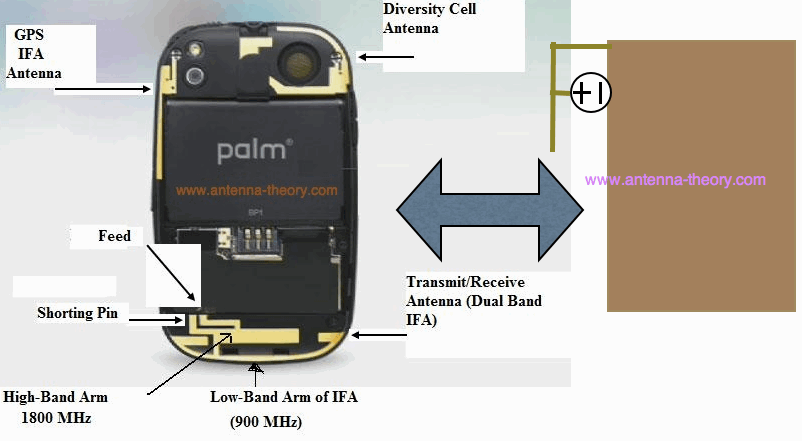

Palm Pre上的GPS天線圖示
在圖3中，Palm似乎使用了側面 IFA天線。GPS天線的位置可能被選擇為最大化兩個蜂窩天線之間的距離。這增加了隔離度，這對于最大化天線效率很有用。由于GPS天線和蜂窩天線的極化是正交的（此處的GPS似乎是水平極化的，而蜂窩天線是垂直極化的），隔離度也可能增加。
用于移動設備的GPS天線設計主要包括首先確定所需的天線效率（接收機GPS靈敏度-所需的TIS）。然后，可以嘗試使用基本的IFA或 PIFA天線（使用電話機殼作為接地層）。然后可以對設計進行優化和調整，以考慮到所有會干擾天線的附近組件（例如相機，電池，塑料等）。
▊在設計層次結構方面，按重要性排序的參數如下：
1.天線效率
2.輻射圖（向上傾斜更好）
3.與其他天線的隔離
4. RHCP極化
天線效率是最重要的，而極化優化則是最不重要的。因此在設計天線的時候，我們需要在天線的效率上下更多的功夫，不管是GPS天線也好，還是WiFi天線、LTE天線、NFC天線等等。
