5G天線與智能手機、自動駕駛汽車

時間：2020-12-07 11:17:12 來源：安威無線點擊：次

為了使5G技術能夠在從工廠自動化到自動駕駛汽車的應用程序中按預期運行，必須正確安裝多個天線。

在研究5G NR操作時，通過使用先進的天線技術，5G能否滿足3GPP標準的所有目標還不是很明顯。天線經常被忽視，并且無動于衷。畢竟，天線只是您必須放在收音機中才能使它正常工作的金屬干擾物。在5G的情況下，天線在實現預期的功能和性能方面起著重要作用。

5G NR的主要目標是：

• eMBB： 增強的移動寬帶（eMBB）意味著更多的用戶容量和更高的數據速率。通過LTE將用戶容量增加至少1000倍，并將下行鏈路（DL）數據速率提高到10 Gb / s，每個用戶的最小速率為100 Mb / s。

• mMTC：大型機器類型通信（mMTC）有效地意味著物聯網（IoT）。5G標準滿足了通常與IoT關聯的低功耗，低成本和低數據速率的需求，以將數百萬種不同的事物無線連接到Internet。

• uRLLC： 超可靠的低延遲通信（uRLLC）。延遲是從啟動操作到操作發生的時間之間的時間延遲。在許多無線系統中，此延遲是有害的，否則會造成淘汰。

具有機器人的工廠自動化，先進的駕駛員輔助系統（ADAS）可以提高新車的安全性，最終自動駕駛汽車或卡車最終都依賴低延遲。新的5G標準聲稱延遲時間為1 ms或更短，應該可以滿足這些需求。

智能手機天線

購買或使用智能手機時，我們不會考慮天線。但是它們比您想象的重要。典型的智能手機可能有六個天線。至少兩個用于較低和較高的網絡頻段。但是對于5G，必須添加MIMO。這樣做將需要上下兩個頻帶各兩個。一種流行的組合是4×2（或4T2R）。

這意味著，即使不是大多數，很多新的5G手機將為蜂窩頻段配備四個天線。這些天線可能會具有一些自動天線調諧功能。

另外還包括用于Wi-Fi和藍牙的一兩個天線。由于兩種無線技術均以2.4 GHz的頻率運行，因此可以共享天線。然后是一個GPS接收器天線。如果您對天線有所了解，則可能知道每個天線都應與其他天線保持盡可能遠的距離，以免發生相互作用。在小型手機中很難做到這一點。幸運的是，工作頻率很高，波長和天線都很短。

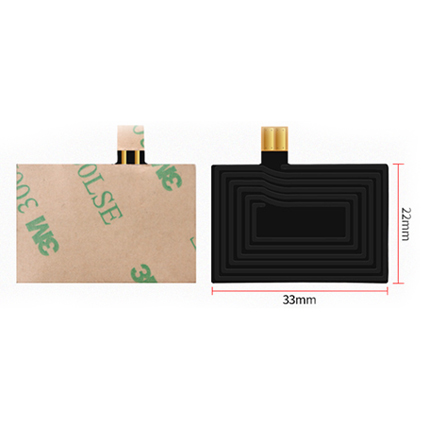

另外是NFC天線。近場通信無線電的工作頻率為13.56 MHz。它的天線通常是一個小線圈。它也占用了手機內部的大量空間。NFC的使用正在增加，并且由于該標準已實現雙向數據交換，因此它可以看到將來的新應用。
