mimo值得是多入多出技術，很好理解，發射信號多，接收信號也多。形成大量天線的信道傳輸，并有效提高數據效率。
天線在通過空間傳播的無線電波和在金屬導體中移動的電流之間進行轉換。在早期的通信系統中，天線通常非常簡單，也許只是由電線構成的半波偶極子。通常每個無線電只有一個天線，用于發送和接收。隨著無線通信的發展，無線工程師已經弄清楚了如何在無線系統中部署多個天線以提高性能。MIMO系統和相控陣天線是兩個主要的技術趨勢，用于發送和接收5G所需的無線電信號。
▊多輸入多輸出（MIMO）
圖1顯示了發送和接收天線的四種配置。每個設備上一根天線的基本系統稱為單輸入單輸出（SISO）。這是用于多種無線電用途的最簡單，最常見的天線配置。添加第二個發射天線，您將獲得多輸入單輸出（MISO）。將第二根天線放在接收器上，您將獲得單輸入多輸出（SIMO）。最后，在發射器和接收器上都有多個天線的情況下，我們將擁有多輸入多輸出（MIMO），這是我們將重點關注的配置。
圖1.這四種常見的無線電配置可以在無線通信系統中使用
為簡單起見，圖1僅示出了每個設備上的兩個天線（稱為2×2 MIMO）。該方法已擴展為使用更多天線。例如，WiFi-6最多使用8×8 MIMO，5G將增加更多天線。
▊空間復用
MIMO利用空間復用的優勢來增加信道的帶寬，而不會消耗額外的頻譜。這聽起來似乎是不可能的，但該技術確實有效。許多無線信道會經歷多徑傳播，這種情況會在輻射信號沿著多條路徑從發射器到達接收器時發生。這些多路徑的常見機制是無線電信號從山脈，建筑物或其他障礙物反射出來。
在SISO無線電系統中，當多個信號重組時，多徑傳播通常會在接收器處引起失真。這些信號經過不同的路徑后會及時偏移，從而造成破壞性的相加，從而引入失真。MIMO通過使用這些替代路徑發送附加信息來利用此信道特性。存在的多徑越多，使用MIMO的吞吐量就越好。實際上，如果不存在多徑傳播，則MIMO會失去其優勢，其性能類似于SISO系統。
實現MIMO所需的信號處理異常復雜。圖2示出了用于2×2 MIMO系統的信道矩陣H的簡化模型。信道矩陣以矩陣形式描述了每個發射機/接收機對的信道特性。知道或至少估計這些信道參數可以使MIMO系統利用多徑傳播。

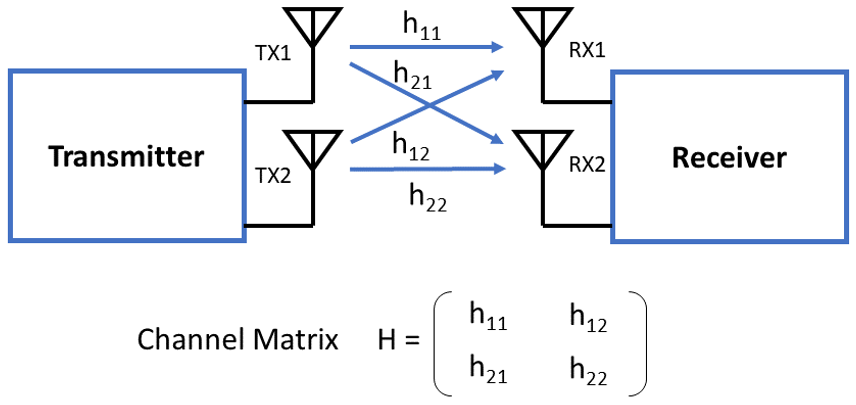

圖2.信道矩陣數學上描述了所有MIMO天線之間的信號路徑
信道矩陣也稱為信道狀態信息（CSI），它是通信鏈路的已知信道屬性，包括散射，衰落和隨距離的功率衰減。一些MIMO系統是開環的，需要接收機估計信道矩陣。更高級的系統使用來自接收器的反饋來通知發送器有關CSI的信息。
理想情況下，由于通道特性可以快速更改，因此可以實時更新CSI。系統中的設備可能正在移動，并且發射器和接收器之間的障礙物可能會出現或消失。理想情況下，CSI是對每個發射天線到每個接收天線的路徑的完整而準確的表征。實際上，由于反饋有限，信道條件變化和測量誤差，該值小于此值。
▊波束成形
到目前為止，我們已經假定使用具有寬輻射方向圖的簡單天線。無線通信的另一個技術趨勢是相控陣天線的使用增加（圖3）。相控陣天線由獨立控制和組合以創建特定天線輻射方向圖的眾多天線組成。通過調節傳遞到天線每個單獨元件的信號幅度和相位，可以在所需方向上使組合信號最大化。術語“波束成形”用于描述相控陣天線的這種使用。（此外，術語“光束轉向”是指對光束進行動態控制以優化系統性能。）
圖3.相控陣天線通過調整幅度和相位將信號轉向所需的方向
使用相控陣天線，我們可以將信號轉向想要的位置，以實現最大的效果。圖4A示出了具有與單個用戶設備（UE）對話的基站收發器（BTS）的無線系統。BTS使用波束成形來最大化發送給該UE的信號（基本波束成形）。圖4B示出了更一般化的情況，其中BTS發出多個波瓣以最優化向UE的信號，同時向相鄰小區中的另一個UE創建空值。在這里，我們看到天線輻射方向圖可以有多個波瓣和凹口。
圖4.波束控制的范圍從使用單個天線/接收器對到處理許多用戶設備的蜂窩塔

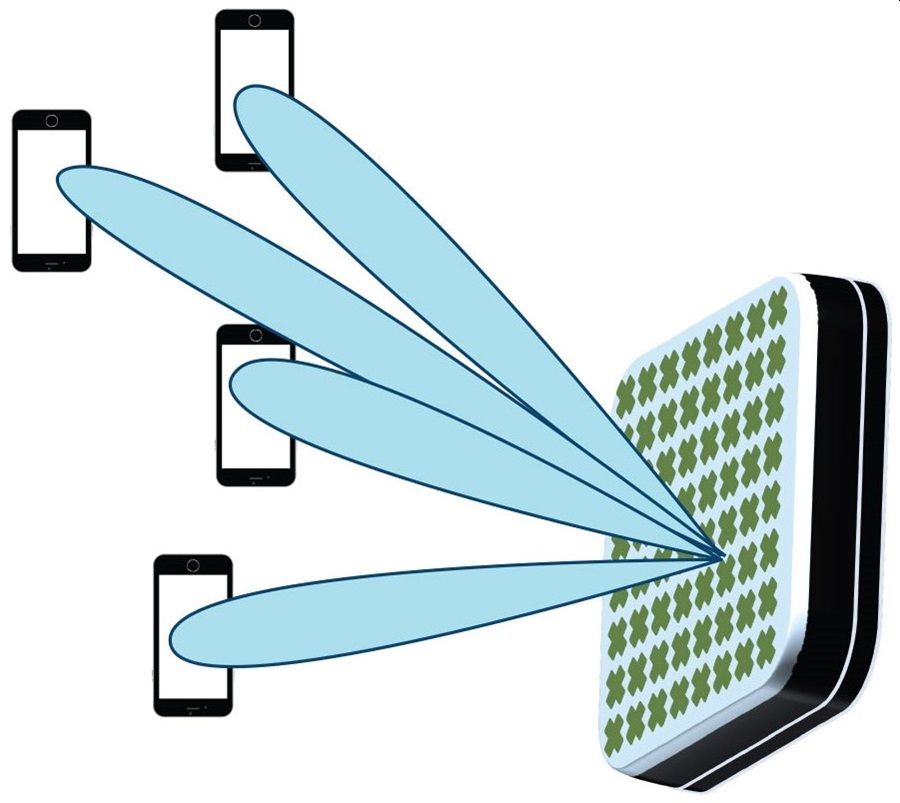

如圖4C所示，可以將MIMO和波束成形結合起來以獲得更大的效果。可以調整天線方向圖以優化MIMO利用的多徑傳播。圖4C中的系統示出了由BTS服務的一個UE，因此這被稱為單用戶MIMO（SU-MIMO）。圖4D示出了具有為不同UE服務的多個天線瓣的多用戶場景（MU-MIMO）。模式中也可能存在空值，以減少來自附近小區中UE的干擾。顯然，這種MU-MIMO方案可能導致支持所有UE的復雜天線輻射方向圖。請記住，UE通常處于運動狀態，因此BTS需要實時進行調整。
繪制圖4，重點放在向UE發送的BTS（下行鏈路）上。UE必須在上行鏈路側發送回BTS，這是一個相應的挑戰。
總結
MIMO完全是關于空間復用的，利用信道中的多條路徑來提高數據吞吐量。波束成形是一項附加技術，可以使用相控陣天線來改善系統性能，無論是否使用MIMO。這兩種技術一起將無線信道的最大性能壓縮。
